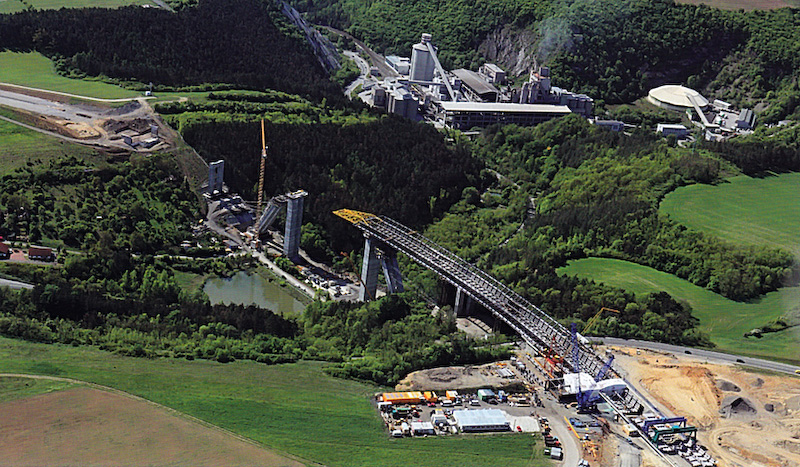

Spojitý rámový most na pražském silničním okruhu má komorovou spřaženou ocelobetonovou nosnou konstrukcí. Železobetonová deska mostovky má přísadu polypropylenových vláken a hlavní podélnou betonářskou výztuž stykovanou kónickými šroubovými spojkami.
Principy technologického řešení: Deska z betonu C35/45 XF1 má šířku
33,6 až 35,425 m, minimální tloušťku na koncích konzol 0,22 m, 0,62

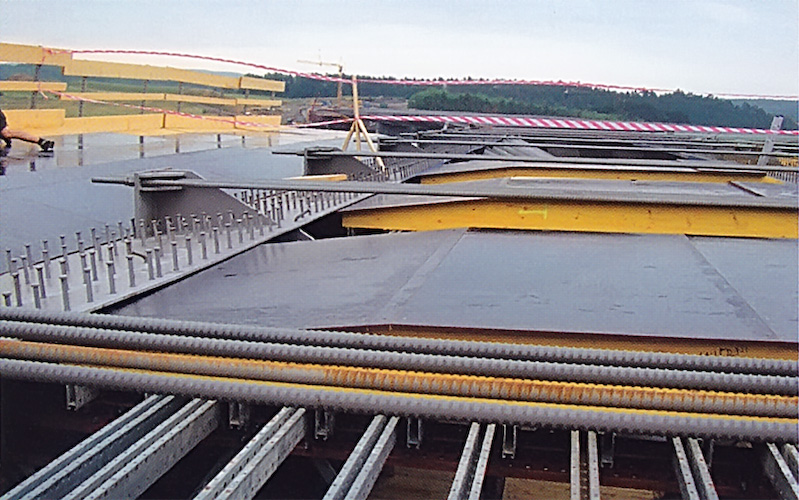

m u krajních podéiníků, 0,55 m u stěn a 0,32 m v polích. Tyče GEWI
jsou zabetonovány v desce, cca ve střední rovině, a na nich je

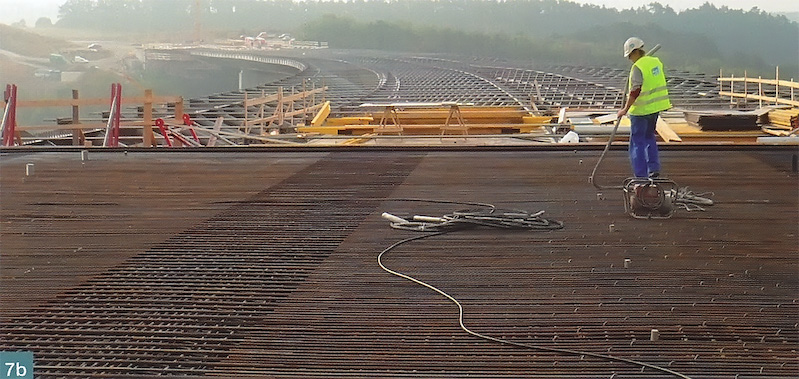

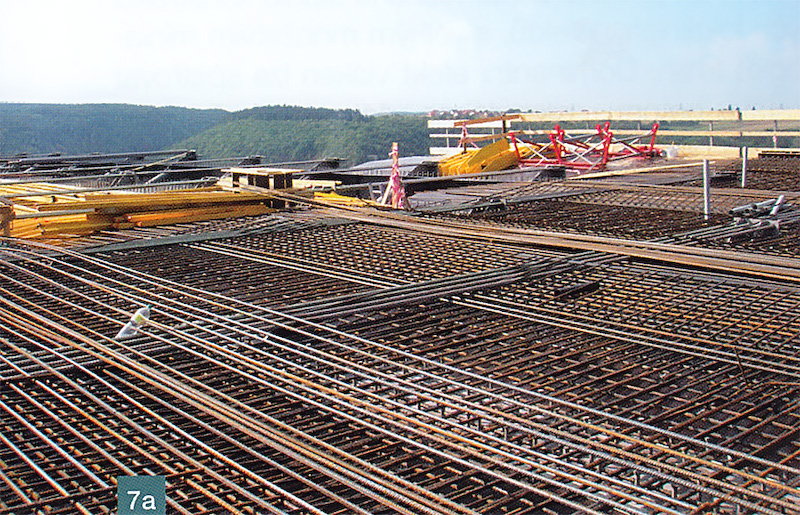

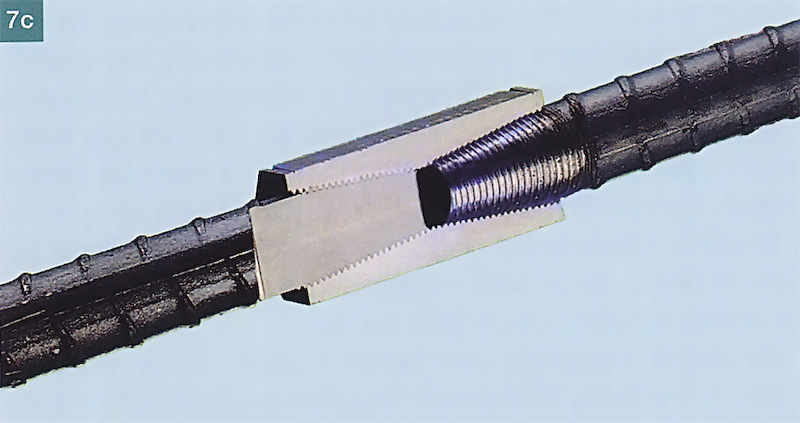

uložena hlavní podélná betonářská výztuž v místech záporných momentů nosníku. Tato výztuž průměrů 32 a 28 mm je stykována kónickými šroubovými spojkami Lenton, Standard Couplers - A12 a Transition Couplers - A12 (od firmy Filinger, a. s., výrobce Erico Holland). Ostatní betonářská výztuž v desce je v běžném uspořádání, pro omezení rozvoje trhlin je o maximálním průměru 20 mm (obr. 7a, b, c).
